10а автомат на стиральную машину

Какой дифавтомат лучше поставить на стиральную машину

Несмотря на то, что современные модели бытовой техники, в частности, стиральные или посудомоечные машины, оснащаются практически всеми возможными средствами дистанционного контроля и автоматики, проблемы, связанные с искрением, остановкой привода и даже возгоранием, остаются. Почему, и есть ли возможность бюджетным образом отреагировать на такие проблемы?

Классификация перегрузок привода стиральной машины

Стиральная машина выбивает пробки? Во многих случаях это вызвано неверной эксплуатацией техники и нарушением сроков ее регламентного обслуживания.

Чрезмерная загрузка стиральной машины

Менталитет пользователя «а почему бы не загрузить туда ещё одно полотенце» на практике не ускоряет, а замедляет стирку. При перегрузке перемещение вещей в баке ограничивается и замедляется, поэтому удаление грязи происходит неудовлетворительно.

Мало того: вещи не получают достаточного количества стирального порошка. Стоит напомнить, что моющее средство — это совокупность поверхностно-активных веществ, которые обладают свойством выведения грязи, жира (и, кстати, микробов) на поверхность ткани. Там эти вредные компоненты становятся достаточно скользкими, стряхиваясь с тканью и переходят в мыльный раствор. При перегрузке машины такого, увы, не происходит.

Перегрузка влияет не только на отстирываемые вещи, но и на механические элементы конструкции, типовые для стиральной машины. Особенно страдают подшипники двигателя и бака. Дополнительные нагрузки, на которые они не рассчитаны, приводят к заклиниванию и остановке вращающегося барабана, замена которого является дорогим удовольствием.

Неписаный закон гласит — заполняйте бак стиральной машины не более, чем на ¾ от рекомендуемого объёма, и эксплуатационные неудачи исчезнут сами собой. И используйте только те типы моющих средств, которые рекомендованы именно для автоматической стирки!

Плохое техническое состояние шланга омывателя

Долговечность шланга ограничивается не более чем пятью годами эксплуатации (всё зависит от интенсивности стирок). После этого использовать шланг небезопасно: он, как правило, ослабевает и может скрутиться под влиянием вибрации привода машины. Учтём естественный износ и придём к выводу: негерметичный шланг пропустит водный раствор внутрь корпуса стиральной машины, после чего причина короткого замыкания очевидна.

Перегрузка двигателя

Характеристиками любого типа электродвигателей для стиральных машин является определённое превышение значений пускового момента по отношению к номинальному. Однако при перегрузке пусковые энергетические параметры резко возрастают, что приводит к экстремальному («пиковому») потреблению тока.

Вообще моторы стиральных машин имеют прочную конструкцию и при надлежащем профилактическом обслуживании рассчитаны на длительный срок службы машины. Выход двигателя из строя чаще всего происходит по следующим причинам:

Обозначив причины, перейдём к следствиям.

Почему стиральная машина выбивает пробки

Всё дело в миниатюрном автоматическом выключателе, принцип работы которого был запатентован ещё Хьюго Стотцем в 1924 году. Такой выключатель ставят для защиты цепи как от перегрузки, так и от коротких замыканий.

Итак, основным источником самопроизвольного отключения стиралки является превышение фактической мощности в приводе. Механические и бытовые причины этого уже рассмотрены. Но существуют ещё и электрические факторы. К ним относятся:

Все они имеют одну общую черту: постоянный ток и напряжение. При таких условиях тенденция к утечке показателей на землю более чем вероятна. В случае, если это произойдёт, в схеме стиральной машины должно быть устройство, сочетающее в себе две функции: защиту оборудования от перегрузки и защиту человека от поражения электрическим током, а также изоляции от выгорания. Таким устройством является двух- либо четырёхполюсный дифференциальный автомат (далее — дифавтомат).

Внешний вид и конструкция дифавтомата представлены соответственно на следующих рисунках.

Выбираем тип устройства

Устанавливая дифавтомат, необходимо вспомнить, что их подразделяют на ряд типов, в зависимости от эксплуатационных возможностей:

Наиболее часто рекомендуемыми типоразмерами дифавтоматов, устанавливаемых на стиральные машины, считаются устройства типов В или В+. Они учитывают самопроизвольную утечку и эффективны, если в приводах используются потребители, работающие на постоянном токе.

Последовательность срабатывания дифференциального автомата такова. При прохождении тока биметаллическая пластина нагревается и прерывает контакт между элементами цепи. В случае восстановления номинальных значений силы тока пластина охлаждается, и вновь включает цепь.

Кроме типа дифавтомата, во внимание принимаются также и ряд численных критериев:

Если все характеристики устройства, которые обязательно есть в паспорте, соответствуют фактическим условиям, то дифавтомат будет выбран верно.

К примеру, обычно мощность стиральной машины находится в пределах 2.5–3 кВт (это значение есть в паспорте), а затем по закону Ома вычисляется сила тока, она также будет в районе примерно от 9 до 16 Ампер, исходя из этого значения и подбирается ближайший по мощности автомат.

Монтажная схема установки двухполюсного дифавтомата для стиральной машины представлена на рисунке:

Особенности подключения

Выбор и установку дифавтомата в стиральную машину необходимо осуществлять с учётом устройств УЗО, которые уже имеются в доме или квартире. Ряд конструкций могут взаимно исключать применение друг друга, в результате чего при любой возникшей неисправности вся электроэнергия в помещении будет отключена. Обычная практика заключается в том, чтобы использовать одно УЗО для всех защищенных электрических цепей, но в то же время иметь некоторые цепи, которые вообще не защищены. Классический пример: электрические розетки обычно находятся на УЗО, но патроны ламп обычно нет; а другие цепи варьируются в зависимости от того, кто и с какой целью установил систему. Правда, в современных строениях уже все защищаемые элементы подключаются к УЗО.

В законченном виде аппаратура, которая обеспечивает защитное отключение, может быть блочного исполнения и устанавливатся на специальной сервисной панели типа RCBO в Европе. Такие панели обходятся дороже, поэтому при правильном подключении обычно дифавтомат — единственное внешнее устройство, которое подсоединяется к имеющемуся в жилище УЗО. Однако имеется исключение. Оно касается обустройства системы заземления, в которой полное сопротивление контура заземления может быть достаточно высоким. Это означает, что замыкание на землю может не вызвать достаточный ток для отключения обычного или дифференцированного автоматического выключателя, а также обычного предохранителя. В этом случае устанавливается специальное УЗО с задержкой по току срабатывания 100 мА (или выше), которое охватывает всю схему. Далее необходимо предусмотреть монтаж более чувствительных УЗО за ним; они потребуются для питания розеток и других цепей, которые могут быть отнесены к цепям повышенного риска.

С целью регулярного подтверждения работоспособности дифавтоматы можно периодически тестировать. Для этих целей применяются соленоидные вольтметры.

Видео по теме

Источник

Как выбрать автомат УЗО на стиральную машину

УЗО — устройство защитного отключения, согласно ПУЭ (Правил устройства электроустановок), ставят в паре с автоматом. Но такой подход уже устарел. Сегодня рекомендуется ставить вместо двух приборов один — дифавтомат. Последний объединяет в себе защитное устройство и аварийный выключатель. Выбирая любой вариант, следует учитывать потребляемую мощность. Лучшее решение — установить сразу дифавтомат, рассчитанный на 30 мА. Особо бдительные потребители могут взять модель на 10 мА — это более надежный и дорогой вариант. Однако эксперты считают, что такая подстраховка будет лишней.

Зачем нужно УЗО для стиральной машины?

Аппарат для стирки — мощный потребитель, нагружающий проводку. Именно поэтому для нее рекомендуется прокладка отдельной электролинии и установка автоматики. Телевизор или компьютер не нуждаются в отдельном УЗО, почему же его нужно обязательно поставить на стиральную машинку? Работа в условиях повышенной влажности автоматически переводит ее в группу риска, а значит, особого внимания требует обеспечение безопасности — как самой техники, так и ее пользователей.

Если речь идет о дорогостоящем аппарате с сушкой, то одного защитного устройства будет мало — понадобится несколько. Максимально потребляемая мощность стирального аппарата — 2,5–3 кВт. Это много для старых электросетей — без защиты не обойтись.

Какие еще есть варианты защиты?

УЗО устанавливают с целью защиты человека от поражения электротоком, но они не защищают электрическую цепь от всех возможных рисков. Для предотвращения поломки техники последовательно с УЗО включают автомат: он предназначен для защиты электроцепей от короткого замыкания и скачков напряжения.

На сколько ампер должна быть рассчитана защитная автоматика? Специалисты отмечают такую закономерность: при установке прибора на 16 А, УЗО для стиралки, поставленное за ним, должно быть рассчитано на больший ток, например 25 А. Обеспечить защиту можно двумя путями:

Как устроен УЗО автомат?

Благополучие бытовой техники в наших жилищах зависит зачастую от изношенных электрических подстанций, которые не рассчитаны на большие нагрузки. Достаточно одного скачка напряжения, чтобы одним махом лишиться всех приборов, запитанных от электросетей. Чтобы спасти стиральную технику от капризов электросетей, ей предоставляют отдельный УЗО. Состоит он из:

Срабатывание происходит при критических нагрузках, автомат, размыкая цепь, прекращает прохождение электротока — человек и техника в безопасности.

Опасная ситуация произойдет, к примеру, если человек дотронется до оголенных проводов или при попадании на него воды. Автоматика, сработав, предотвращает поражение электротоком и поломку дорогой техники. Датчик может срабатывать многократно, и менять его, в отличие от предохранителей, не нужно.

Как подключить стиральную машинку к электросети?

Мало купить машинку для стирки, надо еще ее правильно подключить. Когда все трубы подсоединены, начинают электромонтажные работы. Правила установки:

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Какой нужен дифавтомат?

Делая выбор, обращают внимание на такие параметры:

Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.

Установка устройства защитного отключения своими руками

Поставить защиту от тока несложно. Понадобится провод ВВГ 3х2,5 мм — его тянут от распредщитка. Порядок действий такой:

Это наиболее простая схема подключения. Если, помимо стиралки, в сеть будут подключаться и другие потребители, установите дополнительное защитное устройство. Это обеспечит бесперебойную работу всех потребителей.

Дифавтомат ставят аналогично. Благодаря этому прибору ваша стиралка будет надежно защищена от опасных скачков напряжения, способных безнадежно испортить любые ее узлы — мотор, блок управления, насос и т. д., а вы — от поражения током.

При установке стиралки в ванной розетка должна быть:

Практические советы по установке дифавтоматов

Новые дома оборудованы розетками с заземлением и щитком с защитными устройствами. Остается выбрать розетку и выяснить, к какому именно автомату она подсоединена. Если там стоит УЗО, его нужно демонтировать и поставить дифавтомат.

В старых домах всё гораздо сложнее. Заземления нет, автоматической защиты тоже нет. Начинают с монтажа контура заземления. Возле дома или в подвале устанавливают три оцинкованные трубы. Их длина — от 50 см. Располагают трубы так, чтобы они были вершинами треугольника. Если не выходит, можно и на одной прямой. К одной трубе прикручивают с помощью болта провод — его тянут в квартиру, к щитку.

Евророзетку для стиралки подключают к дифавтомату, установленному в щитке специально для этой цели. Прибор подбирается с учетом тока, потребляемого техникой. Его определяют, исходя из номинальной мощности. Мощность, кВт, делят на напряжение, В. Потом добавляют 20 % — это будет средний ток. Берут вариант с током, равным расчетному значению или немного большим.

Пример расчета дифавтомата

20%-й запас = 2 А. Получается, для стиралки на 2,2 кВт потребуется прибор на 12 А или более. Оптимальный вариант — ток отключения 15 А. Выбирают максимально близкое значение. Если вышло 12 А, нельзя поставить прибор на 40 А. Это опасно для техники. Дифференциальный ток отключения берут 30 мА, не больше.

Почему запрещены удлинители?

По питающим проводам передается мощность более 2 кВт. Поэтому все размыкающиеся соединения должны обеспечивать идеальный контакт. Это позволяют евророзетки, имеющие большую площадь соприкасающихся контактов. Но без потерь и тут не обходится, а удлинители только увеличивают их. Следствие потерь — нагрев. Удлинители часто включают в обычные розетки — с помощью переходников потери растут еще больше. Из-за постоянного нагрева происходит обгорание контактов — портятся вилки и розетки. В итоге происходит возгорание.

Надо ли ставить заземление?

У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.

Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.

Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.

Источник

Как подобрать автоматический выключатель для бытовой техники

Почему не все автоматы одинаковы и не все одинаково хороши?

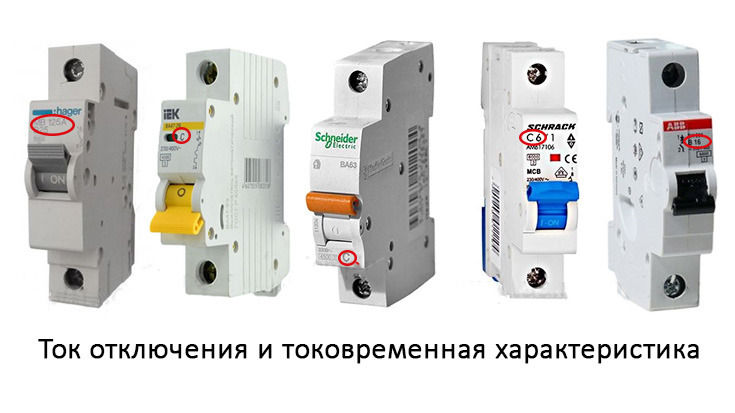

Дело в том, что у каждого электроприбора собственный режим работы. Например, все, что работает на электромоторах, производит пусковые токи, часто в 3-5 раз превышающие номинальную мощность. Чтобы резкий скачок нагрузки не был воспринят в качестве короткого замыкания и расцепитель на него не среагировал, необходима задержка времени, а это характеристика расцепления «C» или «D».

Номинальный ток отключения также подбирается по специфике защищаемого оборудования? Например, если это скважинный насос на 2,5 кВт (11,4А) для него можно смело ставить АВ на 10А. При показателе 11,4А расцепитель сработает только через 25-30 минут. Учитывая, что вода будет подкачиваться периодически по 2-3 минуты, за это время он не успеет нагреться.

Чтобы рассчитать силу тока в однофазной сети, нужно мощность (Вт) поделить на напряжение (В). Например, если включить насос на 2,5 кВт на максимальных оборотах, то по сети будет протекать: 2500Вт / 220В = 11,4А. Обычно, мощность и сила тока указывается в техпаспорте.

Другая ситуация, если это электроплита, работающая на максимальной мощности больше часа (например, при приготовлении борща). По сети будет непрерывно течь ток выше номинального, любой тепловой расцепитель за это время сработает и выбьет. Потому, например, для плиты на 12А лучше взять АВ на 16А, чем на 10А.

Для каждого электроприбора со свойственными ему особенностями работы важно подобрать оптимальные характеристики, потому не спешите приобретать первое, что попадется в руки.

На критериях выбора для каждого случая мы сейчас остановимся более детально.

Особенности выбора автомата для стиральной машинки

Обычно, чем старше модель, тем больше пусковой ток. Тем не менее даже у новых производителей этот показатель часто в 3-5 раз превышает номинальную нагрузку. В таком случае характеристика расцепления «B» уже не подойдет, так как она определит скачок мощности в три раза выше номинала, как короткое замыкание.

Представьте ситуацию, когда Вы заполняете барабан одеждой, затем засыпаете стиральный порошок, выставляете оптимальный режим и нажимаете кнопку пуск. Дверца блокируется, барабан заполняется водой и вдруг выбил свет. Машинка остается заблокированной, а режим стирки сбился.

Чтобы такого не допустить, выбирайте характеристику расцепления «С». С ней контакты мгновенно обрываются только если нагрузка в 5 раз выше номинала. Для старых «стиралок» лучше перестрахуйтесь и возьмите «D». Она выдерживает пусковые токи равные 10 номинальным.

Номинал автомата должен быть не меньше мощности «стиралки». На некоторых режимах длительность стирки превышает час, к тому же периодически будут возникать колебания нагрузки: запуск/остановка барабана, выжимка и т.д. Потому, лучше возьмите равный номинал или следующий вверх, но не меньше.

Исходя из того, что стиральная машинка чувствительна к скачкам напряжения, вместе с отдельным автоматом рекомендуется поставить еще и стабилизатор. Обычно даже незначительное отклонение напряжения от нормы выводит ее из строя.

Если в целях экономии, УЗО можно поставить одно на всю ванную комнату, то стабилизатор лучше индивидуально на «стиралку». В отличие от нее, для кондиционера применяется немного другой принцип подбора характеристик.

Для кондиционера

Если взять более дешевые «B» или «C», то на старте они среагируют на резкий скачок нагрузки, как на КЗ и выбьют. Серьезной аварии от этого не должно случиться, но аварийное «отключение» увеличит износ электроники, и в редком случае может даже вывести из строя.

Для холодильника

В холодильнике стоит компрессор, потребляющий на старте в 3-5 раз больше номинальной мощности, а это значит что нужен класс «C».

Здесь нужен автомат равной или большей мощности, чем холодильник. Но, постарайтесь не брать слишком мощный, так как резкое возрастание нагрузки будет свидетельствовать об аварии, и на нее как раз должен среагировать тепловой расцепитель.

Как и стиральные машинки, холодильники чувствительны к скачкам напряжения. Если скачки часто возникают в Вашей сети, поставьте вместе с автоматом еще и стабилизатор.

Стабилизатор в любом случае полезен для электромоторов, но не для нагревательного оборудования, у него иной принцип работы.

Для бойлера или электроплиты

У водонагревателей простейшая конструкция: металлический нагревательный элемент под воздействием электричества нагревает воду в баке. При этом пусковые токи вообще отсутствуют, а это значит что нужно брать класс «B» c низким диапазоном отключения и наименьшей задержкой перед срабатыванием.

«С» или «D» тоже иногда устанавливают, и они отлично будут работать, но лучше этого не делать. В данной ситуации резкий скачок нагрузки будет говорить только об аварии, и лучше чтобы сеть расцепилась. Если мощность будет увеличиваться постепенно, то отключение произойдет позже, чем при классе «B», соответственно повреждения от аварии будут серьезнее.

Аналогичным образом работает электроплита. Но, вот для водяного насоса требования отличаются.

Для водяного насоса или станции

Любой электронасос обладает пусковыми токами. А значит по ним и выбираем характеристику расцепления. Если в паспорте указано, что нагрузка на старте составляет до 5 номинальных, тогда берите класс «С», если выше, то «D».

Поставить УПП на водяную станцию не будет лишним, так как она увеличивает КПД и уменьшает износ рабочих элементов. Экспериментально доказано, что плавный пуск увеличивает базовый срок эксплуатации электромотора на 2-5 лет.

Это один из немногих случаев, когда допускается номинал немного ниже базовой нагрузки. Но, если насос стоит на поливе, тогда не рискуйте и ставьте АВ равный по мощности или выше. В отличие от обычного пользования, на полив потребуется полчаса, а то и больше. Учитывая, что нагрузка на сеть будет немного выше, этого времени хватит для нагревания теплового расцепителя и разрыва контактов.

В отличие от бойлера, для насоса экстренное отключение часто становится убийственным, потому учитывайте этот фактор и не экономьте на характеристиках.

Таким образом мы рассмотрели наиболее популярные случаи бытовой техники, на которую лучше поставить отдельный автомат. Но, как быть с другими потребителями?

Целесообразность установки индивидуальных АВ

Обычно такая техника, как бойлер или кондиционер, подключается отдельно. Часто даже не через розетку, а напрямую к щитку. Учитывая высокую мощность перечисленных выше потребителей и высокую вероятность поломки внутри корпуса, их стоит защитить отдельно.

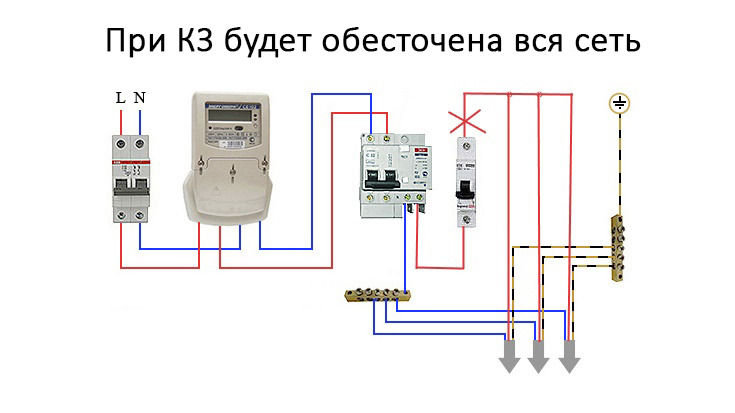

Например, представьте, что сломалась водяная станция и фаза случайно соприкоснулась с нулем. Возникло короткое замыкание и выбило электричество. Свет пропал по всему дому, Вы поворачиваете рукоятку и расцепитель снова выбивает. В таком случае источник аварии придется искать очень долго, притом во время ремонта будет обесточена вся защищаемая группа, возможно даже освещение.

Если, один и тот же автомат вместе со станцией защищает холодильник, то придется срочно делать разморозку иначе на кухни Вас ждет потоп и масса испорченных продуктов.

А теперь представьте, что водяная станция защищается отдельно. Вы сразу увидите, где поломка и сможете в ближайшее время приступить к ремонту. При этом сеть дома не обесточится, как и раньше будут работать розетки, освещение и другая техника.

Мощные потребители, подключенные напрямую, или для которых отведена специальная розетка должны защищаться индивидуально.

В таком случае рекомендуется не включать в специально отведенные розетки другую технику, так как параметры расцепителя не рассчитаны на нее. Например, если в ванной стоит розетка для «стиралки», то для фена, электробритвы и прочего лучше сделайте отдельную, подключенную к групповому автомату.

Нет смысла отдельно защищать каждую розетку

Если вдруг сломается какая-либо техника, Вы сразу это увидите. Например, если коротит электрочайник, то при нажатии на кнопку пропадет напряжение и сразу будет понятно в чем причина.

Согласно требованиям РЭС, в частном доме или квартире должен стоять по крайней мере один автомат. Но для большей безопасности лучше воспользуйтесь селективным методом и поставьте многоуровневую защиту:

Соблюдать селективность нужно не только по номиналам, но и времени отключения. Например, если в розеточной группе стоит хоть один класс «С», то вводной автомат должен быть не меньшего класса («С» или «D»), иначе он первым выбьет при КЗ.

«Специальные» розетки чаще всего подключают к общим группам. Тогда будет три уровня селективности:

Разница только в том, что на розеточную группу придется брать больше номинал, так как вырастит энергопотребление в пике.

Благодаря селективному методу Вы сделаете домашнюю сеть эффективной и гибкой в эксплуатации.

Кроме автомата сеть обязательно должна быть защищена от утечек, как минимум одним УЗО. Почему бы в таком случае на индивидуальные розетки не купить и поставить дифференциальный автомат (совмещающий в себе УЗО и автоматический выключатель).

Почему не всегда уместно ставить «диф»?

Обычно дифзащита тоже устанавливается по селективному методу:

Нет смысла ставить отдельное УЗО на каждый потребитель.

Разница в том, что КЗ обычно случаются из-за проблем с проводкой (поврежденные контакты, осыпавшаяся изоляция и прочее) и может возникнуть где угодно: в стене, распределительной коробке, щитке. Причину замыкания сложнее найти, чем утечку, обычно возникающую из-за поломок в бытовой технике.

Учитывая, что эффективность от такой системы не увеличится, Вы просто выкинете деньги на ветер. УЗО (дифавтомат) достаточно поставить только на вводе или отдельное на ванную/детскую и общее на все остальное.

Таким образом Вы сделаете сеть безопасной, и в случае аварии быстро найдете и устраните причину.
